  1. #1
    Biblioman
    Date d'inscription
    mai 2005
    Localisation
    Villeurbanne
    Âge
    35
    Messages
    3 293

    Par défaut [Ressources] Sémiologie : Des icônes pour un peu de tout

    cité par http://georezo.net/forum/profile.php?id=33661 sur le topic http://georezo.net/forum/viewtopic.p...178832#p178832, une bibliothèque d'icônes et symboles

    http://ian.umces.edu/symbols/
    The IAN symbol libraries contain over 1500 custom made vector symbols designed specifically for enhancing science communication skills. The libraries are designed primarily for use with Adobe Illustrator (requires version 10 or better), however we also offer eps and svg versions for non-Illustrator users. The symbols allow diagrammatic representations of complex processes to be developed easily with minimal graphical skills.
    Our aim is to make them a standard resource for scientists, resource managers, community groups and environmentalists worldwide. Currently downloaded by 57952 users in 238 countries and 50 U.S. states.


    The libraries are provided completely cost and royalty free. Please acknowledge as: Symbols courtesy of the Integration and Application Network (ian.umces.edu/symbols/), University of Maryland Center for Environmental Science. Please note: This acknowledgement is not compulsory, but greatly appreciated!


    EDIT: citée ici http://www.forumsig.org/showpost.php...54&postcount=4 par le doc...
    Dernière modification par n314 ; 20/10/2010 à 15h10.
    Home is where the .arc is...
    Propos sous license Beerware !!!

  2. #2
    Admin' Général Supporter(rice)

    Date d'inscription
    septembre 2003
    Localisation
    ...dans mon TARDIS
    Organisme
    Bad Wolf
    Âge
    38
    Messages
    9 694

    Mes réseaux sociaux

    Follow Le Docteur On Twitter

    Par défaut

    Citation Envoyé par n314 Voir le message
    Bah ouais, nous aussi on peut trouver des exclus en premier
    >>>>>>>> Pas d'assistance technique par email ou mp : le forum est là pour ça <<<<<<<<<<<<


  3. #3
    Biblioman
    Date d'inscription
    mai 2005
    Localisation
    Villeurbanne
    Âge
    35
    Messages
    3 293

    Par défaut

    Citation Envoyé par Le Docteur Voir le message
    Bah ouais, nous aussi on peut trouver des exclus en premier
    mais ca méritait bien un topic...
    Home is where the .arc is...
    Propos sous license Beerware !!!

  4. #4
    Rédactrice
    Date d'inscription
    octobre 2007
    Emploi
    Chef de projet SIG
    Âge
    31
    Messages
    1 083

    Par défaut Intégration des symboles dans les SIG les plus usités

    Bonjour doc et n314,

    Si par exemple, je veux ces symboles dans ArcGis, que faut il faire?
    Télécharger les .ai, exporter en image puis les inclure comme une image dans le style manager d'ArcMap? y'a t'il une autre solution?
    Idem pour les autres SIG, mapinfo etc...
    Merci pour le lien

  5. #5
    Biblioman
    Date d'inscription
    mai 2005
    Localisation
    Villeurbanne
    Âge
    35
    Messages
    3 293

    Par défaut

    Citation Envoyé par anais4008 Voir le message
    Bonjour doc et n314,

    Si par exemple, je veux ces symboles dans ArcGis, que faut il faire?
    Télécharger les .ai, exporter en image puis les inclure comme une image dans le style manager d'ArcMap? y'a t'il une autre solution?
    Idem pour les autres SIG, mapinfo etc...
    Merci pour le lien
    pour arcgis, selon
    http://ian.umces.edu/discforum/index....msg679#msg679
    il semble qu'un export des symboles souhaités en emf soit nécessaire
    Step-by-step instructions:

    First create your symbol in Illustrator and export it as an EMF file. Then you can add it to your styles in ArcMap using the Style Manager.

    In ArcMap:

    Select Tools -> Styles -> Style Manager...

    Select Styles -> Create New... (Navigate to where you want your new style file created, and enter the name you wish the style to be called).

    Your new style will be referenced on the left side of the style manager. Select the plus sign next to the new style to expand its folder.

    Select the Marker Symbol folder

    Right click in the white area to the right. Select New -> Marker Symbol...

    In the next dialog under Type, select Picture Marker Symbol

    In the file dialog box change 'files of type' to EMF and navaigate to where you exported the EMF file from Illustrator.
    qui semble d'ailleurs confirmés par
    http://forums.esri.com/thread.asp?t=250609&f=982&c=93
    No. The only formats supported for picture marker symbols are EMF and BMP. I recommend you find a graphics application that can read your SVG file and convert it to a SVG.

    The other option which can be a bit more complicated is to build your own TTF font and use that as a character marker symbol.
    Cassandra L.
    ESRI

    pour les autres logiciels, la procédure doit varier
    Home is where the .arc is...
    Propos sous license Beerware !!!

  6. #6
    Rédactrice
    Date d'inscription
    octobre 2007
    Emploi
    Chef de projet SIG
    Âge
    31
    Messages
    1 083

    Par défaut

    Il faut donc avoir illustrator si j'ai bien compris?

  7. #7
    Rédacteur
    Date d'inscription
    mai 2010
    Localisation
    Edmonton, AB, Canada
    Emploi
    Post-doctorant en sciences forestières/Analyste en géomatique
    Organisme
    Western Center for Wildland Fire Sciences
    Âge
    33
    Messages
    1 171

    Par défaut

    Citation Envoyé par anais4008 Voir le message
    Il faut donc avoir illustrator si j'ai bien compris?

    Inkscape ou the Gimp devraient suffire!
    Merlin, Enchanteur Géomatique

  8. #8
    Rédactrice
    Date d'inscription
    octobre 2007
    Emploi
    Chef de projet SIG
    Âge
    31
    Messages
    1 083

    Par défaut

    Citation Envoyé par merlinlelutin Voir le message
    Inkscape ou the Gimp devraient suffire!
    Sur? Ah je préfère!!!

  9. #9
    Admin' Général Supporter(rice)

    Date d'inscription
    septembre 2003
    Localisation
    ...dans mon TARDIS
    Organisme
    Bad Wolf
    Âge
    38
    Messages
    9 694

    Mes réseaux sociaux

    Follow Le Docteur On Twitter

    Par défaut

    Citation Envoyé par anais4008 Voir le message
    Sur? Ah je préfère!!!
    Les illustrations sont assez avancés, je suis pas sur à 100%
    >>>>>>>> Pas d'assistance technique par email ou mp : le forum est là pour ça <<<<<<<<<<<<


  10. #10
    Rédacteur
    Date d'inscription
    mai 2010
    Localisation
    Edmonton, AB, Canada
    Emploi
    Post-doctorant en sciences forestières/Analyste en géomatique
    Organisme
    Western Center for Wildland Fire Sciences
    Âge
    33
    Messages
    1 171

    Par défaut

    Citation Envoyé par anais4008 Voir le message
    Sur? Ah je préfère!!!
    Il faut télécharger le dossier s'appelant "Symbols only" .svg. Je ne sais plus si Inkscape lit les formats ai et eps
    Merlin, Enchanteur Géomatique

  11. #11
    Admin' Forum Supporter(rice)

    Date d'inscription
    janvier 2007
    Localisation
    Schilick(67)
    Emploi
    Responsable SI(G)
    Organisme
    COSYLVAL
    Âge
    32
    Messages
    2 771

    Mes réseaux sociaux

    Follow Warg On Twitter Add Warg on Google+

    Par défaut

    Gimp lit le ai en tout cas
    ••(¯`·..La culture, c'est comme la confiture... sauf qu'il y en a un qui nourrit moins que l'autre..·´¯)••

    •>Merci de lire les règles du forum avant de poster<•

  12. #12
    Rédacteur
    Date d'inscription
    mai 2010
    Localisation
    Edmonton, AB, Canada
    Emploi
    Post-doctorant en sciences forestières/Analyste en géomatique
    Organisme
    Western Center for Wildland Fire Sciences
    Âge
    33
    Messages
    1 171

    Par défaut

    Je crois donc qu'on a pas d'excuse pour dire que faire de belles cartes ça coûte cher! Ces symboles sont très sympa
    Merlin, Enchanteur Géomatique

  13. #13
    Rédactrice
    Date d'inscription
    octobre 2007
    Emploi
    Chef de projet SIG
    Âge
    31
    Messages
    1 083

    Par défaut

    Svg ou ai pour Gimp alors?

    Ok dès que j'aurai le temps, je testerai ca!

    merci!

  14. #14
    Admin' Général Supporter(rice)

    Date d'inscription
    septembre 2003
    Localisation
    ...dans mon TARDIS
    Organisme
    Bad Wolf
    Âge
    38
    Messages
    9 694

    Mes réseaux sociaux

    Follow Le Docteur On Twitter

    Par défaut

    Citation Envoyé par anais4008 Voir le message
    Svg ou ai pour Gimp alors?
    SVG pour Inkscape
    >>>>>>>> Pas d'assistance technique par email ou mp : le forum est là pour ça <<<<<<<<<<<<


  15. #15
    Biblioman
    Date d'inscription
    mai 2005
    Localisation
    Villeurbanne
    Âge
    35
    Messages
    3 293

    Par défaut

    un peu de lecture dui mapping center:
    http://blogs.esri.com/Support/blogs/...in-ArcMap.aspx
    Editing Representation Marker Symbols in ArcMap


    Modifying existing representation marker symbols in an ArcGIS style is easier than you'd think. Follow along to learn how you can do this, too. Start with any of the Esri styles that don't already contain representation markers, like the NPS style that we have blogged about on Mapping Center. Make a copy of the style for backup.

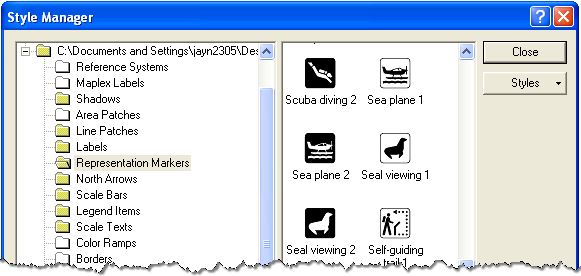

    See the archived blog entry about conversion of Cartographic Representations and download the tool from this Convert Markers to Representation Markers link. This tool will convert font- and .emf-based marker symbols into representation markers. Note that this tool will work for ArcGIS versions 9.2 and 9.3x, but it will not work for version 10 as it uses VB. We are working on an updated version but it is not yet ready.
    Follow the simple input and output conversion process and, voila!, all your converted markers are ready to modify at will. Minimally, you will be required to work in ArcGIS 9.2 for this developer sample, and you will need to have your Representations Toolbar available. To do this, click Customize on the top bar menu, then click Toolbars, and click the Representation Toolbar to open it. Open your style in Style Manager and you'll see that the Representation Markers folder that was previously empty is now populated. These representation markers are ready to edit and use as marker symbols.
    Say that you decided, in your modified NPS style that now contains representation marker symbols, that you wanted to edit the "Seal viewing 1" marker symbol. Perhaps you decided that you didn’t want a box to surround the symbol -- instead you want the seal to be by itself, and you also want to give it a different color. Right click on the marker and a Marker Editor dialog will open.

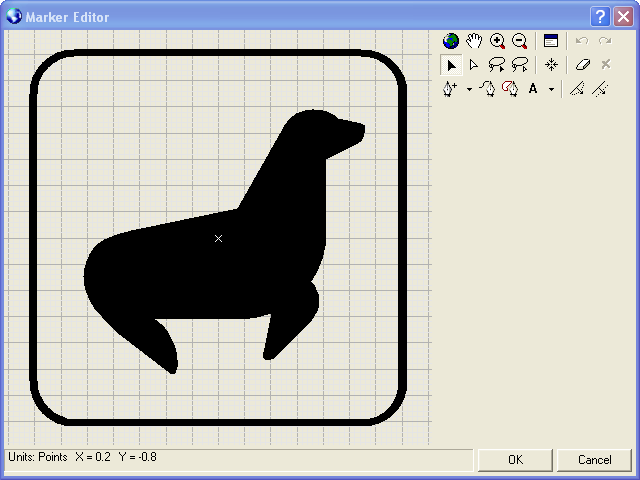

    Select the image by clicking on the select geometry part arrow (the white one), and the outline and vectors that you can control will be highlighted.

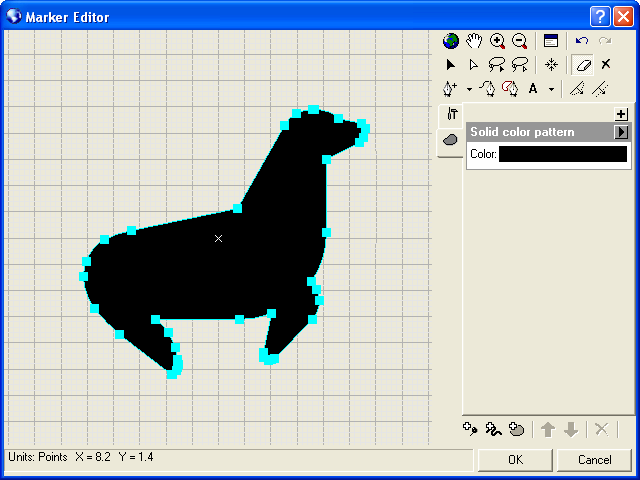

    Since you didn’t like the box, erase it. Then use the erase tool to remove the parts you don't want by running the erase over the parts you don't want. Your image looks like all things are selected, but that is just to show you where you have control over the image.

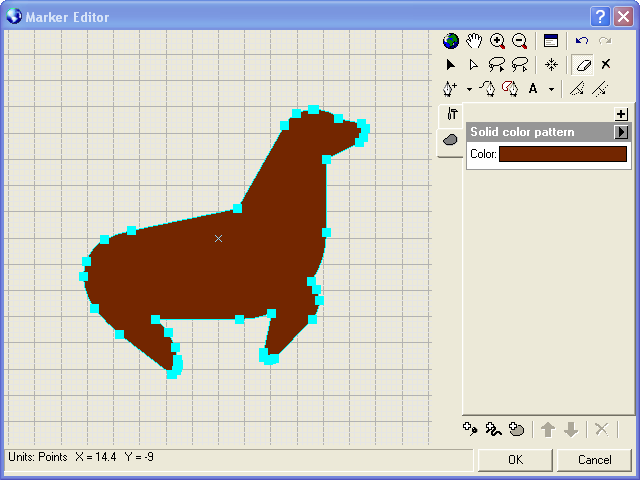

    Now you're ready to add some color. You can select a solid color, like brown...

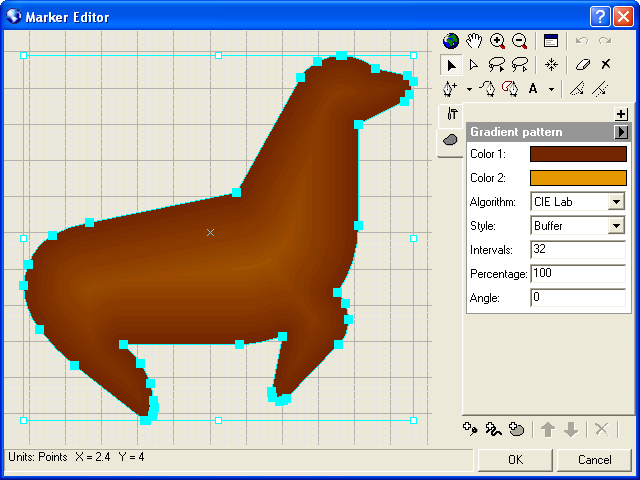

    ...or get fancier than that and use a gradient fill. Start by making sure your seal image is selected and then change the solid color pattern by clicking the arrow pointing to the right on the Solid color pattern window and changing the option to a gradient pattern.
    This will provide you with choices for how to symbolize the seal with a gradient fill that ranges between two colors. We chose Cherrywood Brown for Color 1 and Electron (a gold color) for Color 2, and we kept the default Buffer and Intervals for this example.

    Click OK to save all your changes, and you are done! It's just that easy!

    Filed under: Cartographic Representations, Symbology
    Home is where the .arc is...
    Propos sous license Beerware !!!
